偏光とは 光の振動方向と光学設計における意味
偏光とは、電磁波である光の電場が特定の方向に偏って振動している状態を指す物理現象です。液晶ディスプレイの表示原理、カメラ用偏光フィルターによる反射光の除去、偏光方式3Dメガネの立体視など、身近な光学機器の多くは偏光の制御を前提に設計されています。一方で、異方性のある材料に偏光した光が入射すると複屈折が生じ、制御していたはずの偏光状態が乱れて像のにじみや干渉縞といった不具合を招きます。本稿では、偏光の物理的な定義から直線偏光・円偏光・楕円偏光の分類、偏光子と検光子の原理、光学機器での実務的な利用、複屈折との関係までを整理します。
📌 3行でわかる要約
- 偏光とは、光(電磁波)の電場振動方向が特定方向に偏っている状態。振動の軌跡により直線偏光・円偏光・楕円偏光に分類される
- 偏光子と検光子を組み合わせると、透過光強度はマリュスの法則 I = I₀cos²θ に従って角度θで制御できる。液晶ディスプレイやPLフィルターの動作原理はこれが基礎になっている
- 複屈折のある光学部品を偏光が透過すると位相差が生じ、偏光状態が乱れる。低複屈折設計は偏光を利用する光学系の像品質を左右する
偏光とは 光の振動方向という物理的定義

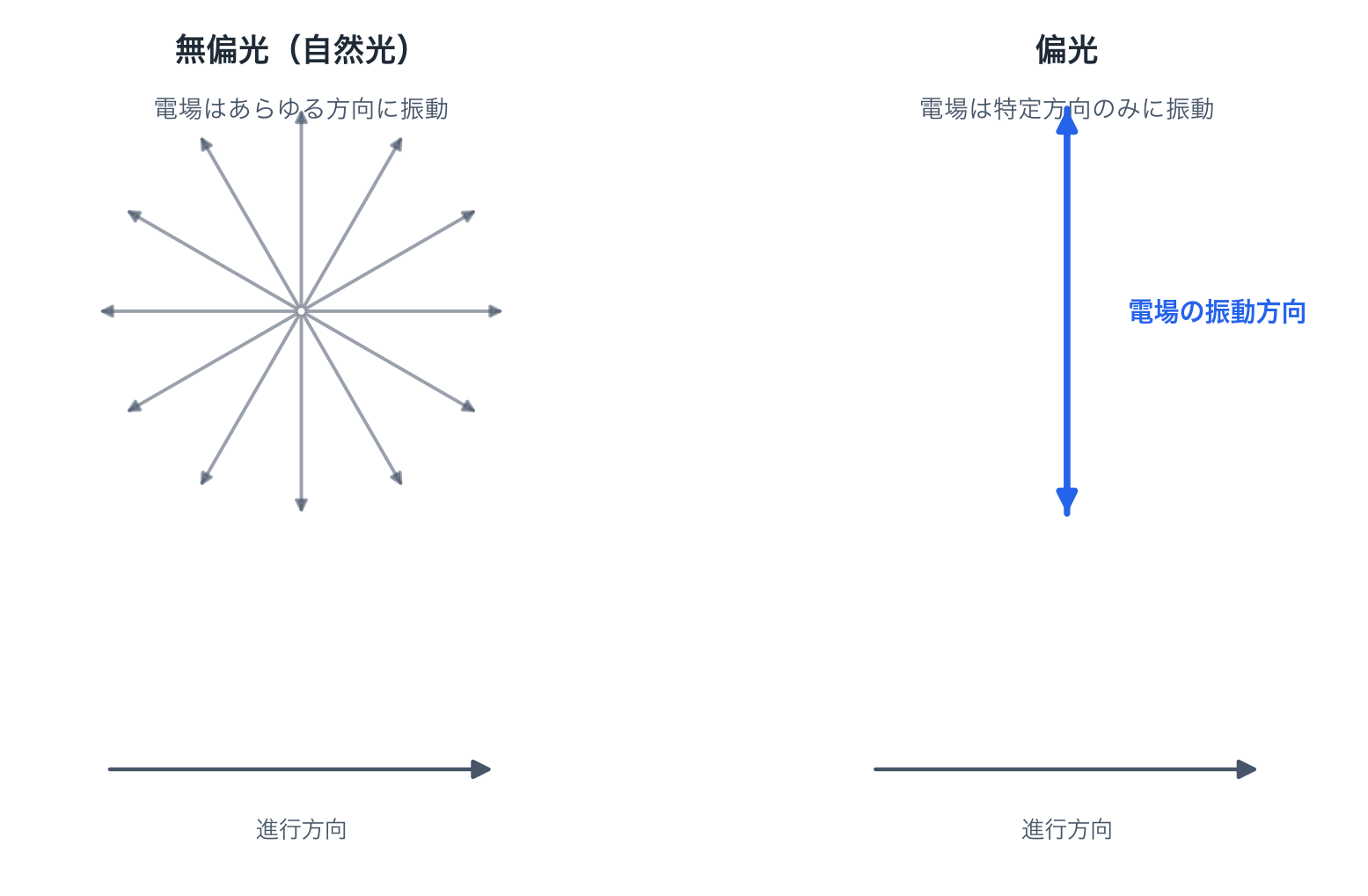

光は進行方向に対して垂直な平面内で電場(および磁場)が振動しながら伝わる電磁波です。自然光源から放出される光は無数の原子・分子から無秩序に発せられるため、電場の振動方向は特定の方向に偏らず、あらゆる方向に等しい確率で分布しています。この状態を無偏光(自然光)と呼びます。これに対し、電場の振動方向が特定の方向に偏っている光を偏光と呼びます(optics-words 偏光とは)。

進行方向をz軸としたとき、電場のx成分・y成分はそれぞれ Ex = Ex₀cos(kz − ωt)、Ey = Ey₀cos(kz − ωt + δ) と表せます。ここで δ は2つの成分の位相差です。この位相差 δ と振幅比 Ex₀/Ey₀ の組み合わせによって、電場ベクトルの先端が描く軌跡(偏光状態)が決まります(techno-synergy 偏光とは)。
偏光の種類 直線偏光・円偏光・楕円偏光

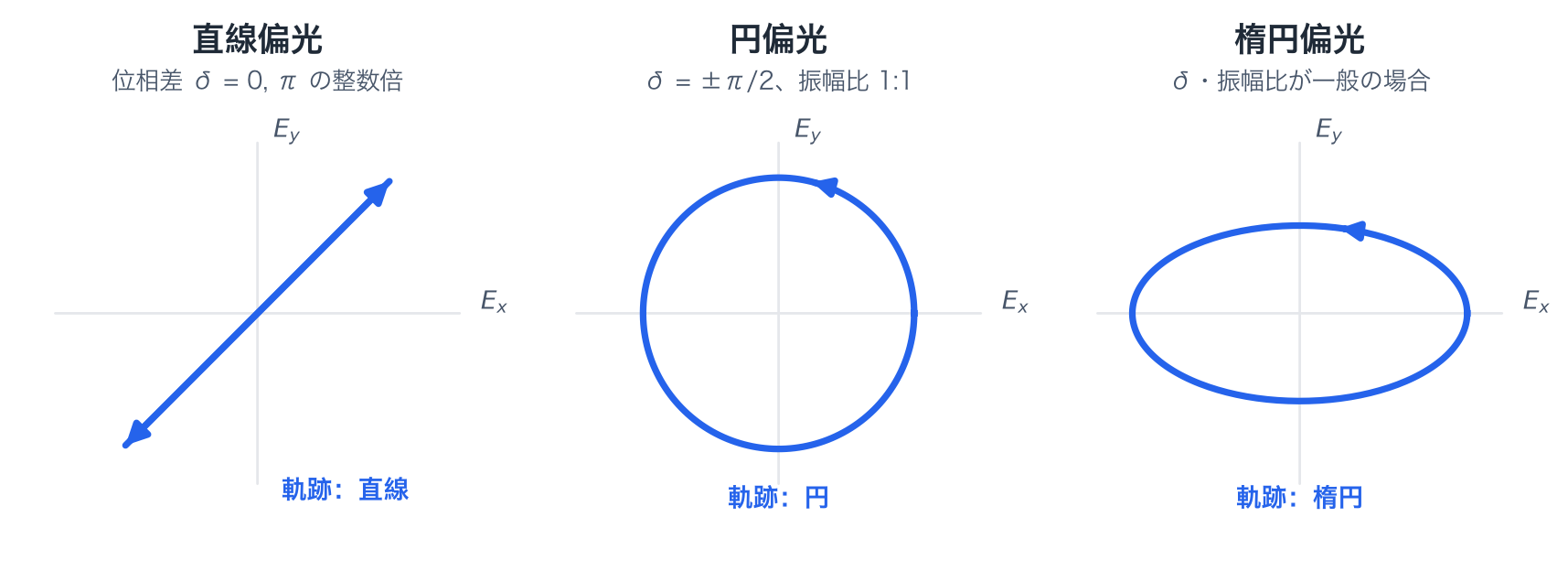

偏光は、電場ベクトルの先端が描く軌跡の形状によって3種類に分類されます。
位相差 δ が0またはπの整数倍のとき、x成分とy成分の振動は同位相または逆位相となり、電場ベクトルは1本の直線上を往復します。これが直線偏光です。振動面の傾き角θは tanθ = Ey₀/Ex₀ で求められます。
位相差が δ = ±π/2 + 2mπ(mは整数)で、かつ振幅が Ex₀ = Ey₀ のとき、電場ベクトルの先端は進行方向から見て円を描きます。これが円偏光で、回転方向により右回り円偏光・左回り円偏光に区別されます。
上記2つはいずれも特殊なケースであり、位相差・振幅比が任意の一般的な条件では、電場ベクトルの先端は楕円を描きます。これが楕円偏光で、直線偏光・円偏光はその特殊形として含まれます(katsura-opto 円偏光と直線偏光、optics-words 偏光とは)。1/4波長板や1/2波長板は、複屈折材料を用いて2つの偏光成分に人為的な位相差を与え、直線偏光を円偏光に、あるいは偏光面を回転させた直線偏光に変換する光学素子です(fiberlabs 波長板の原理)。

偏光子・検光子の原理とマリュスの法則
無偏光や任意の偏光状態の光から特定方向の直線偏光だけを取り出す光学素子を偏光子と呼びます。透過してきた直線偏光の振動方向を解析する目的で用いる場合は同じ素子を検光子と呼びます(ipros 光の偏光)。

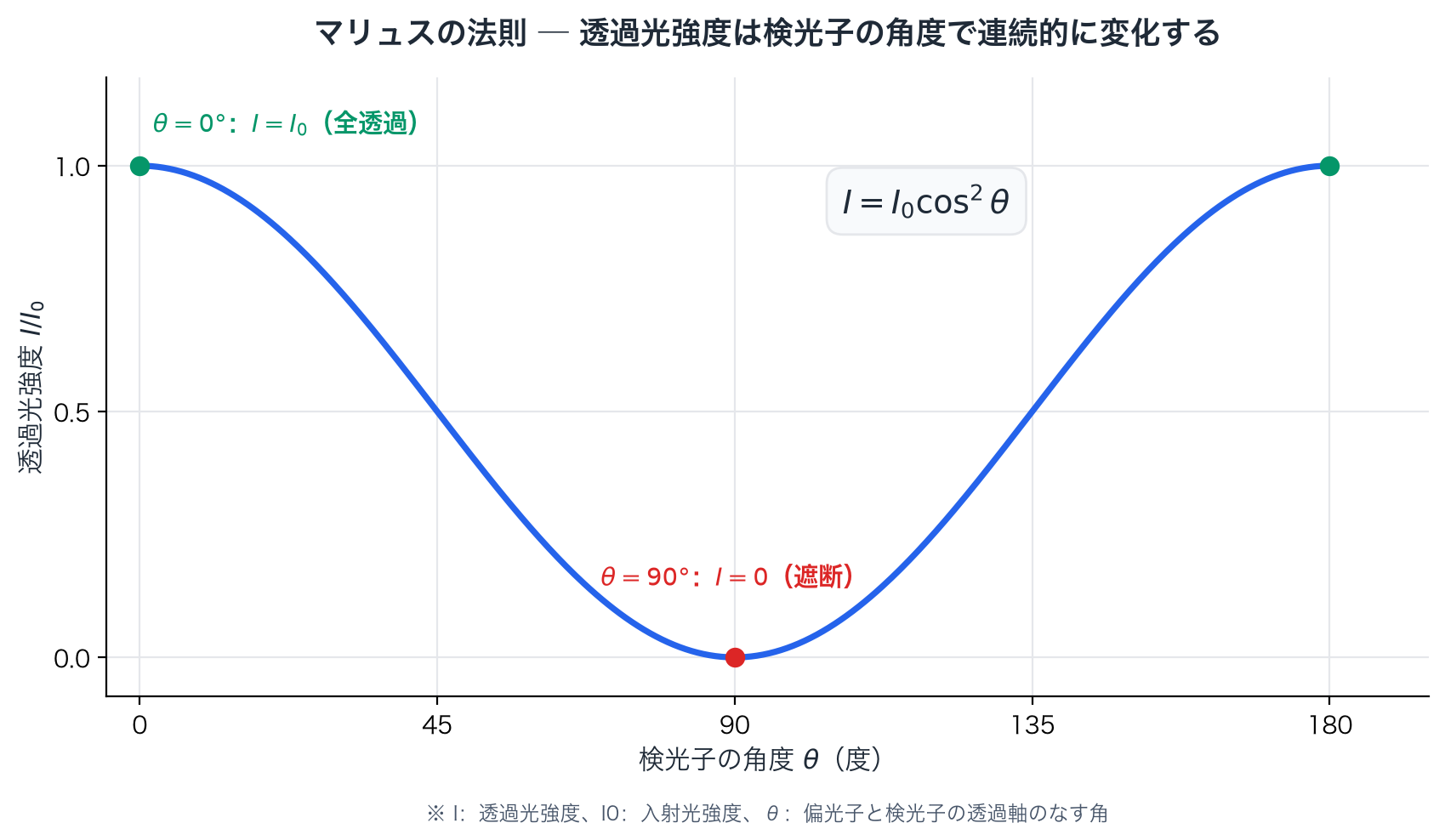

偏光子を透過した直線偏光を、透過軸が角度θだけ傾いた検光子に入射させると、透過後の光強度 I は入射光強度 I₀ に対して、
I = I₀cos²θ
で表されます。これがマリュスの法則です(日本スリービー・サイエンティフィック マリュスの法則)。θ = 0°(透過軸が平行)では I = I₀ となり光はそのまま透過し、θ = 90°(透過軸が直交)では I = 0 となり光は遮断されます。液晶ディスプレイの明暗制御、PLフィルターの効果調整は、いずれもこの角度依存性を利用しています。

身近な光学機器での偏光の利用
液晶ディスプレイ
液晶パネルは、透過軸を直交させた2枚の偏光板の間に液晶層を挟んだ構造を基本とします。電圧無印加時にはねじれた液晶分子が偏光面を90°回転させるため光は反対側の偏光板を透過し、電圧印加時には液晶分子が配向して偏光面の回転がなくなるため光は遮断されます。この透過・遮断の切り替えにより画素の明暗を制御しています(シャープ 液晶ディスプレイの原理、東京理科大学 古江研究室 TNセルと偏光)。
カメラ用偏光フィルター(PLフィルター)
水面やガラス面での反射光は、入射角がブリュースター角に近づくほど偏光の度合いが強まる性質を持ちます(optics-words ブリュースター角)。PLフィルターは内部の偏光膜の透過軸を回転できる構造になっており、この軸を反射光の振動方向と直交させることで反射成分を選択的に減衰させ、水面下の被写体や空の色を鮮明に写すことができます(Canon PLフィルター)。
偏光方式3Dメガネ
偏光方式の3D映像は、左目用・右目用の映像をそれぞれ異なる偏光状態で投影し、対応する偏光フィルターを備えたメガネで分離して見せる技術です。現行の主流は円偏光方式で、右回り円偏光と左回り円偏光を左右の目に振り分けます。円偏光は頭を傾けても回転方向が変化しないため、直線偏光方式に比べて視聴姿勢の自由度が高いという特長があります(AV Watch 偏光方式の3D立体視)。
複屈折との関係 偏光状態を乱す要因
直線偏光した光が、屈折率に異方性を持つ物質(複屈折性の物質)を透過すると、常光線と異常光線の間に位相差(レターデーション)R = Δn × d が生じます。この位相差により、透過後の光は一般に楕円偏光へと変化します。位相差の大きさに応じて偏光状態は連続的に変化し、ちょうど1/4波長分の位相差が生じれば円偏光に近づき、1/2波長分では偏光面が回転した直線偏光になります。すなわち、複屈折は狙って設計した波長板ではない部位で、意図せず偏光状態を乱す要因として働きます。
偏光顕微鏡の直交ニコル観察は、この性質を逆手に取った測定手法です。偏光子と検光子(ニコル)を透過軸が直交するように配置すると、無色透明で複屈折を持たない試料は光を通しません。しかし複屈折を持つ試料を挟むと、透過した光の偏光状態が乱れて検光子を一部通過できるようになり、干渉色として観察されます(J-STAGE 偏光顕微鏡の原理・構造)。光学部品の複屈折を評価する際に偏光顕微鏡が用いられるのはこのためです。
光学樹脂で複屈折が問題になるのは、液晶ディスプレイやHUD・ARグラスのように偏光の制御を前提とする光学系においてです。複屈折の物理的な原理、配向複屈折・応力複屈折の発生メカニズム、樹脂別の比較、成形での対策方法については複屈折の解説記事(複屈折とは|iupizeta.mgc.co.jp)に詳述しています。なお、複屈折による偏光の乱れは全光線透過率やヘイズといった透明性指標には現れません。これらの指標の違いは別記事(全光線透過率とヘイズの違い|iupizeta.mgc.co.jp)で解説しています。
ユピゼータ®EPの位置づけ 低複屈折による偏光関連光学系への適性
三菱ガス化学の光学樹脂「ユピゼータ®EP」は、特殊な分子設計により複屈折を極小化した光学樹脂です(ユピゼータ®EP 製品情報)。前述のとおり複屈折は偏光状態を乱す要因であるため、低複屈折であることは偏光制御を前提とする光学系で像品質を保つうえで有利な特性です。発生メカニズムと樹脂間の比較は複屈折の解説記事(複屈折とは)で扱っています。
屈折率(nd)1.616〜1.671、アッベ数(νd)19.2〜25.8というレンジのグレードを展開し、想定用途としてスマートフォンカメラレンズ、車載カメラ、各種光学機器用精密レンズが挙げられています(ユピゼータ®EP 製品情報)。屈折率を上げると複屈折も増えやすいというトレードオフの中で低複屈折を維持する設計は、偏光を利用する精密な光学系の材料選定で検討に値します。
まとめ
偏光とは、光の電場振動方向が特定方向に偏っている状態であり、直線偏光・円偏光・楕円偏光に分類されます。偏光子と検光子の組み合わせはマリュスの法則に従って光量を制御し、液晶ディスプレイやPLフィルター、偏光方式3Dメガネといった身近な光学機器の動作原理を支えています。一方で、複屈折を持つ材料を偏光が透過すると位相差が生じ、偏光状態が乱れます。偏光を利用する光学系の材料選定では、複屈折の抑制が像品質を左右する重要な設計要素です。
