非球面レンズとは 球面収差の補正原理と製造方法の比較

非球面レンズとは、曲率半径をレンズ中心から周辺にかけて連続的に変化させた曲面を持つレンズであり、球面レンズで生じる球面収差を補正する目的で導入されます。球面レンズは中心部と周辺部の曲がり方が一様であるため、開口数の大きい周辺光線ほど強く屈折し、理想結像位置からずれた点で光軸と交わります。非球面形状は各ゾーンの曲率を「光を集めたい位置」に合わせて個別に調整することで、この結像誤差を抑え込みます。本記事では、球面収差を含む収差全般の整理から、研削研磨・ガラスモールド・樹脂射出成形という3系統の製造方法の比較、そして樹脂射出成形が量産性を実現する一方で抱える設計上のトレードオフまでを扱います。

📌 3行でわかる要約

• 非球面レンズは曲率半径を連続的に変化させることで球面収差を補正するレンズであり、写真レンズの大口径化・広角化に不可欠な要素技術である
• 製造方法は研削研磨・ガラスモールド・樹脂射出成形の3系統に大別され、精度・量産性・コストのバランスが方式ごとに異なる
• 樹脂射出成形は自由曲面と量産性に優れる一方、耐熱性・屈折率の温度依存性・複屈折の管理が設計上の課題となり、光学樹脂そのものの物性設計が性能を左右する

非球面レンズとは — 球面収差を補正するレンズ形状

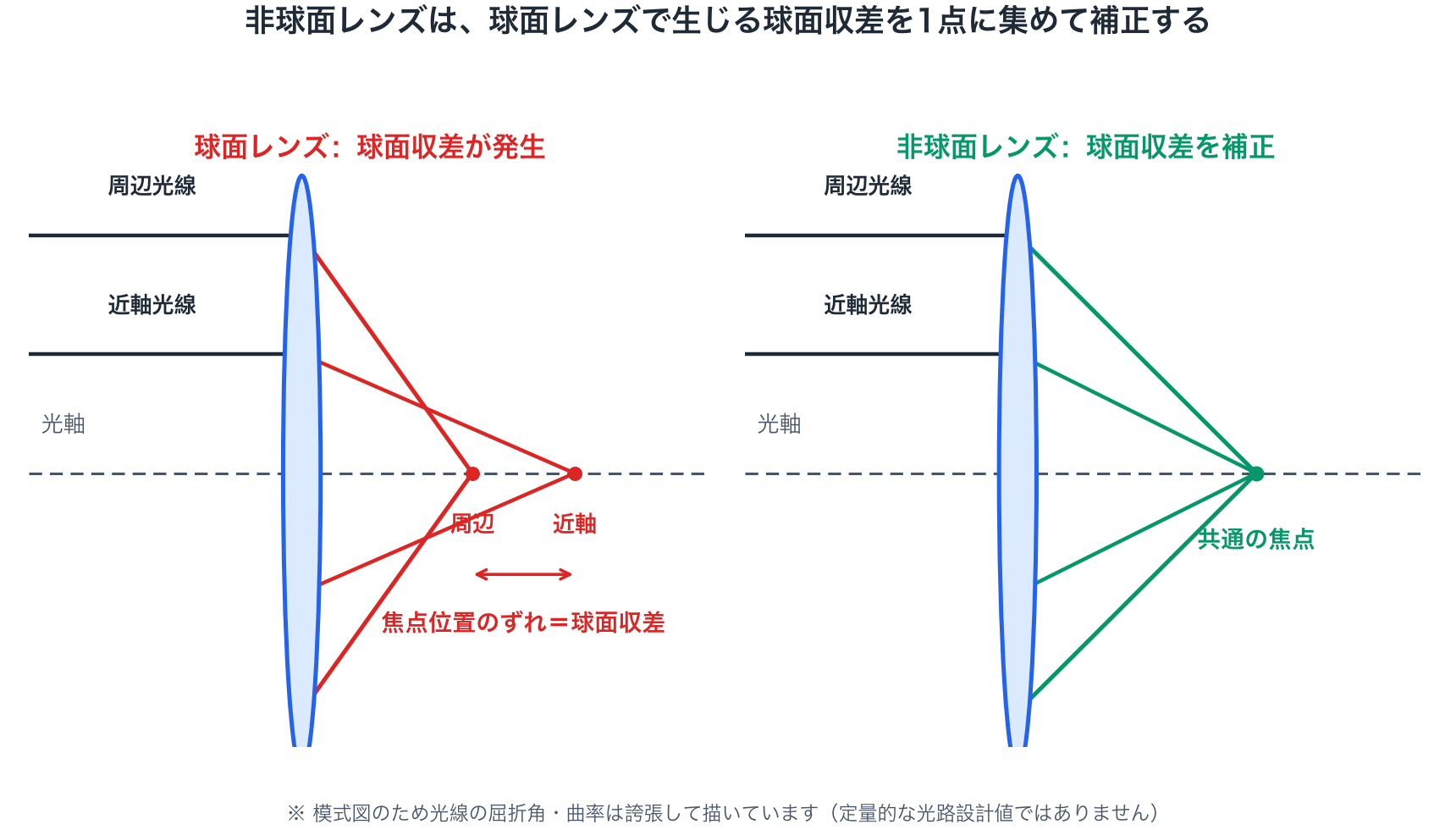

球面レンズは球の一部を切り出した形状であり、加工が容易でコストを抑えやすい反面、レンズ中心を通る近軸光線と周辺を通る光線とで焦点位置が一致しない球面収差が原理的に発生します（光学機器・電子機器 開発生産パートナー.com 光学レンズの種類）。非球面レンズは、球面では表現できない曲面を採用し、場所ごとに曲率を変えることで球面収差を低減する設計です（カツラ・オプト・システムズ 非球面レンズとは）。

写真レンズにおいては、大口径レンズの球面収差補正、および超広角・ズームレンズの歪曲収差補正に非球面形状が特に効果を発揮します（Panasonic デジタルカメラ講座 球面レンズと非球面レンズ）。スマートフォンカメラ・車載カメラ・XR機器のように小型・薄型化と高い結像性能を同時に求められる光学系では、非球面形状の採用がほぼ前提となっています。

収差とは — 球面収差を中心とした結像誤差の分類

収差とは、理想的な結像関係からのずれを示す指標であり、単色収差と色収差の2系統に分類されます。単色収差はさらに球面収差・コマ収差・非点収差・像面湾曲・歪曲収差の5種類（ザイデル収差）に分けられます（光学レンズ設計.com 光学設計の基礎：収差の種類）。

球面収差は、軸上物点から出た光線がレンズに入射する際、開口数の大きい光線ほど強く屈折され、理想結像位置からずれて光軸と交わることで生じます。コマ収差は軸外物点からの光が像面上の1点に集まらず彗星状に尾を引く現象、非点収差は互いに直交する2方向で焦点位置が異なる現象で、人間の乱視に相当します。像面湾曲は平面被写体の像が曲面上に結像する現象、歪曲収差は像の形状そのものが歪む現象です。色収差は媒質の屈折率が波長に依存することで生じ、軸上色収差と倍率色収差に分かれます。

非球面レンズが主として補正対象とするのは球面収差ですが、色収差の抑制には材料側のアッベ数設計が別途必要になり、両者は独立した設計パラメータとして扱われます。

非球面レンズの製造方法 — 研削研磨・ガラスモールド・樹脂射出成形

非球面形状の製造方法は、大きく3系統に分かれます。

研削研磨方式は、非球面形状に近づけて材料を削り、研磨で面粗さと形状を仕上げ、測定で誤差を確認しながら工程を繰り返す方法です。高精度を狙いやすく設計変更への追従性も高いため試作フェーズで有利ですが、工程が長い分だけ時間とコストがかかります（note ガラスモールド非球面レンズについて）。

ガラスモールド方式は、仕上げに近い寸法・重量のプリフォームを加熱軟化させ、非球面形状に研磨された精密金型でプレスし形状を転写する加工法です。ガラスが本来持つ耐傷性・耐熱性を保持したまま、高精度かつ効率的な量産が可能になります（富士フイルム 非球面ガラスレンズ成形）。ただし高温プロセスゆえの金型劣化や雰囲気管理の難しさが課題となります。

樹脂射出成形は、光学プラスチックを比較的低温で金型に充填し、非球面を含む自由曲面を転写する方法です。低温成形が可能であるため、小型のカメラユニットや読み取りセンサー用レンズに広く用いられています（富士フイルム 非球面プラスチックレンズ成形）。

樹脂射出成形の優位性とトレードオフ

樹脂射出成形は、金型さえ精密であれば自動連続運転による大量生産が可能であり、ガラスモールドのような高温プレス工程を経ないため量産単価を抑えやすいという優位性を持ちます。曲率を面内で連続的に変化させる自由曲面設計や、部分的に曲率の異なる複雑な非球面形状の成形にも対応しやすく、設計自由度の高さも利点です。

一方で、樹脂は耐熱性がガラスに比べて弱く使用環境が制限されるうえ、屈折率および線膨張率の温度依存性がガラスの10倍以上に達するとされ、吸水による屈折率変化も無視できません（島津製作所 非球面樹脂レンズの屈折率測定）。加えて、射出成形時の分子配向や残留応力に起因する複屈折の発生、内部均質性でガラスに劣る点、成形時の収縮・変形も設計上の制約になります。したがって、樹脂射出成形で非球面レンズの量産性を活かすには、成形条件の最適化だけでなく、耐熱性・屈折率安定性・低複屈折を兼ね備えた光学樹脂そのものの材料設計が前提条件になります。

光学樹脂に求められる物性 — アッベ数・複屈折・Tgの管理

樹脂射出成形非球面レンズの性能は、成形条件と同等以上に光学樹脂の物性設計に左右されます。色収差の抑制には樹脂の分散特性を示すアッベ数が直接関わり、値が大きいほど色収差を抑えやすくなります。像のにじみやコントラスト低下は分子配向・残留応力に起因する複屈折によって引き起こされるため、低複屈折設計は非球面レンズにおいても像品位を左右する要素です。さらに、成形温度域と実使用時の耐熱限界を規定するガラス転移温度（Tg）は、車載カメラのように高温環境に晒される用途での採否を決定づけます。

非球面レンズという形状設計の恩恵を樹脂で最大限に引き出すには、これら3物性を高い水準で両立する光学樹脂の選定が不可欠です。

ユピゼータEPの位置づけ — 高屈折率・低複屈折・高耐熱を両立する光学樹脂

三菱ガス化学の光学樹脂「ユピゼータEP」は、高い屈折率でレンズの薄型化・高性能化を実現しつつ、独自の分子設計により屈折率の異方性を極限まで抑え、にじみのない鮮明な画質を確保することを特徴とする光学樹脂です（ユピゼータEP公式 製品ページ）。優れた流動性を持ち、薄型レンズや複雑・微細な非球面形状も金型形状通りに精密に成形できる点も、非球面レンズ用途との親和性を高めています。

想定用途にはスマートフォンカメラレンズ、車載カメラ、XR機器の光学系が含まれ、可視光からセンシング用の近赤外線領域まで対応するグレード展開により、高屈折率・低複屈折・高耐熱という本来トレードオフになりやすい要求を同時に満たす設計がなされています。樹脂射出成形の量産性を非球面レンズという精密形状で活かすうえで、こうした物性設計は決定的な役割を果たします。

まとめ

非球面レンズは、曲率半径を連続的に変化させることで球面収差を補正するレンズであり、収差全般の中でも単色収差の代表格である球面収差の対策として位置づけられます。製造方法は研削研磨・ガラスモールド・樹脂射出成形の3系統に大別され、精度と量産性のバランスは方式ごとに異なります。樹脂射出成形は自由曲面設計と量産性に優れる一方、耐熱性・屈折率の温度依存性・複屈折といった課題を抱えており、これを克服する鍵は光学樹脂自体の物性設計にあります。アッベ数・複屈折・ガラス転移温度を高水準で両立する光学樹脂の選定は、樹脂製非球面レンズの量産化と高性能化を両立させるうえで不可欠な検討事項です。
