굴절률이란? 광학 수지 선정과 렌즈 설계에 활용하는 기초

굴절률은 빛이 물질 속을 전달되는 속도를 규정하는 물리량으로, 렌즈의 곡률 설계와 재료 선정의 출발점이 되는 수치입니다. 측정 파장·측정 규격·아베수와의 상관관계를 파악해야 비로소 설계에 활용할 수 있는 정보가 됩니다. 이 글에서는 굴절률의 물리적 정의부터 측정 규격, 광학 재료 간 비교, 렌즈 설계에서의 의미, 복굴절·내열성과의 관계까지 재료 선정과 렌즈 설계 실무에 연결되는 형태로 정리합니다.

📌 3줄 요약

• 굴절률 n=c/v (진공 중 광속 ÷ 매질 중 위상속도). JIS K 7142:2014 (대응 ISO 489:1999)에 따라 규격화된 방법으로 측정
• 굴절률을 높일수록 렌즈는 얇게 만들 수 있으나, 많은 재료에서 아베수 (분산)가 낮아져 색수차와의 트레이드오프가 발생
• Iupizeta®EP는 nd 1.616~1.671의 여러 그레이드를 보유하며, Tg를 거의 바꾸지 않고 굴절률만 선택할 수 있는 설계가 특장점

굴절률의 정의와 물리적 의미

n=c/v라는 정의

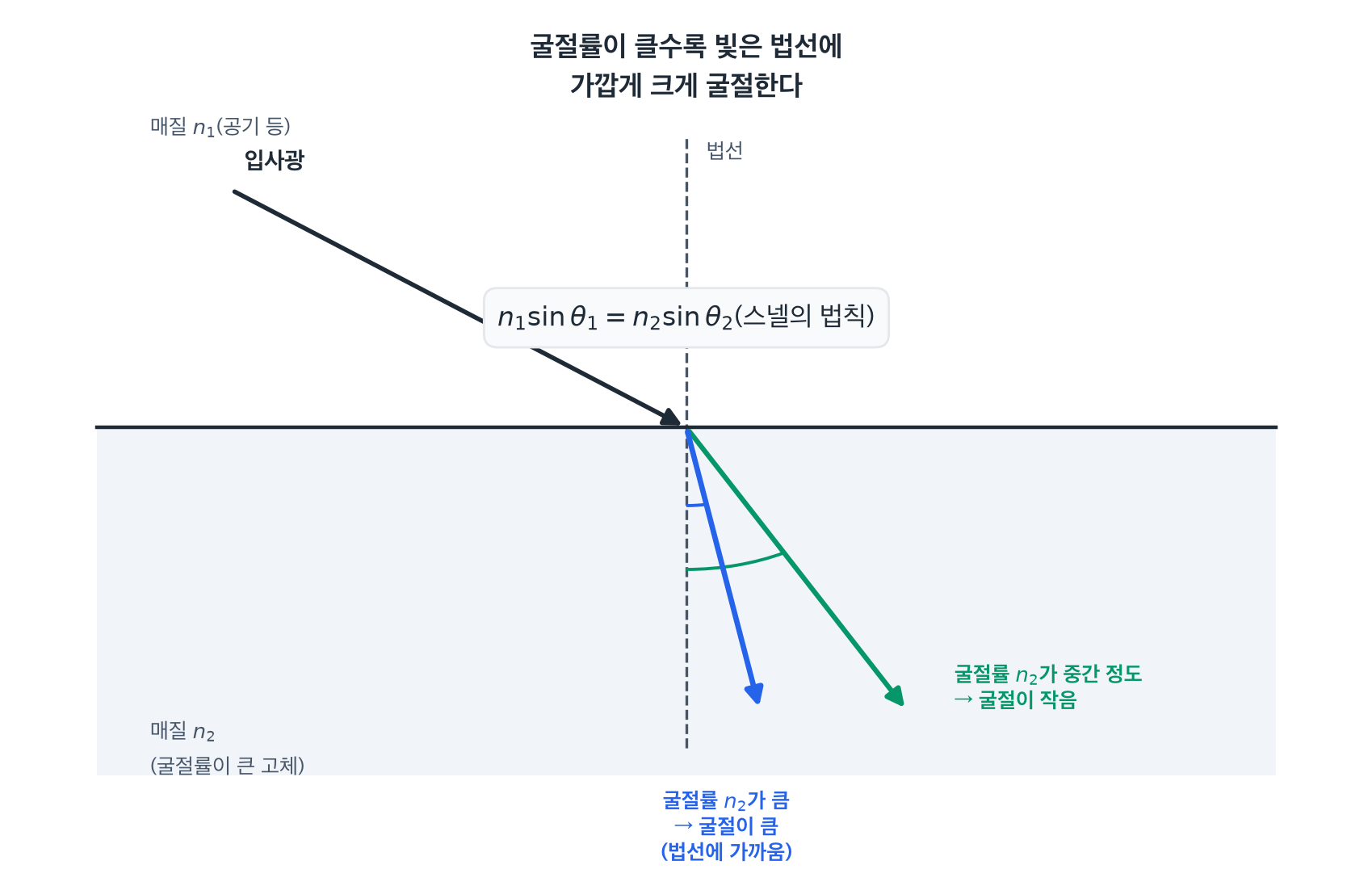

굴절률 n은 진공 중의 광속 c와 매질 중의 위상속도 v의 비, n = c/v로 정의됩니다. 값이 클수록 매질 중에서 빛이 진행하는 속도는 느려지며, 경계면에서 빛이 꺾이는 정도도 커집니다 (시마즈제작소 굴절률이란). 두 매질의 경계에서의 굴절각은 스넬의 법칙 n₁sinθ₁ = n₂sinθ₂를 따르며, 굴절률 n₂가 큰 매질에 입사할수록 광선은 법선에 가까워지도록 꺾입니다. 렌즈의 집광력은 이 굴절각의 크기 자체에서 비롯됩니다.

파장 의존성과 측정 파장의 관례

굴절률은 빛의 파장에 따라서도 변화하며, 이 현상을 분산이라고 부릅니다. 많은 투명 재료에서는 단파장 (청색) 쪽일수록 굴절률이 높아집니다. 광학 재료의 카탈로그 값은 d선 (파장 587.56nm, 헬륨)을 기준으로 한 nd로 표기하는 것이 관례이며, 청색 (F선)·적색 (C선)과의 굴절률 차이로부터 아베수 νd가 도출됩니다 (분산에 대한 자세한 내용은아베수 해설 기사를 참조).

측정 방법과 규격

플라스틱은 JIS K 7142

플라스틱의 굴절률은JIS K 7142:2014 “플라스틱-굴절률 구하는 방법”으로 규격화되어 있습니다. 대응 국제 규격은ISO 489:1999 (MOD, 수정 대응)입니다. 이 규격에는 A법과 B법이 있습니다.

• A법 : 성형품·캐스트 시트·압출 시트·필름을 대상으로, 굴절계 (아베 굴절계)에 의한 임계각법으로 측정
• B법 : 분체·입상 투명 재료를 대상으로, 현미경 하에서의 액침법 (베케선 현상을 이용)으로 측정

(시마즈제작소 굴절률 측정법의 종류)

글라스는 별도 규격으로 측정

광학 글라스의 굴절률 측정에는 플라스틱과는 별도로JIS B 7071-1 “광학 글라스의 굴절률 측정 방법-제1부 : 최소편각법”이 사용됩니다. 프리즘 형태의 시료에 빛을 입사시켜, 편각이 최소가 되는 각도로부터 산출하는 방법입니다. 참조하는 수치가 어느 규격·측정법에 따른 것인지 확인해 두면, 이종 재료 간 비교에서 오차 요인이 개입되는 것을 줄일 수 있습니다.

주요 광학 재료의 굴절률 비교

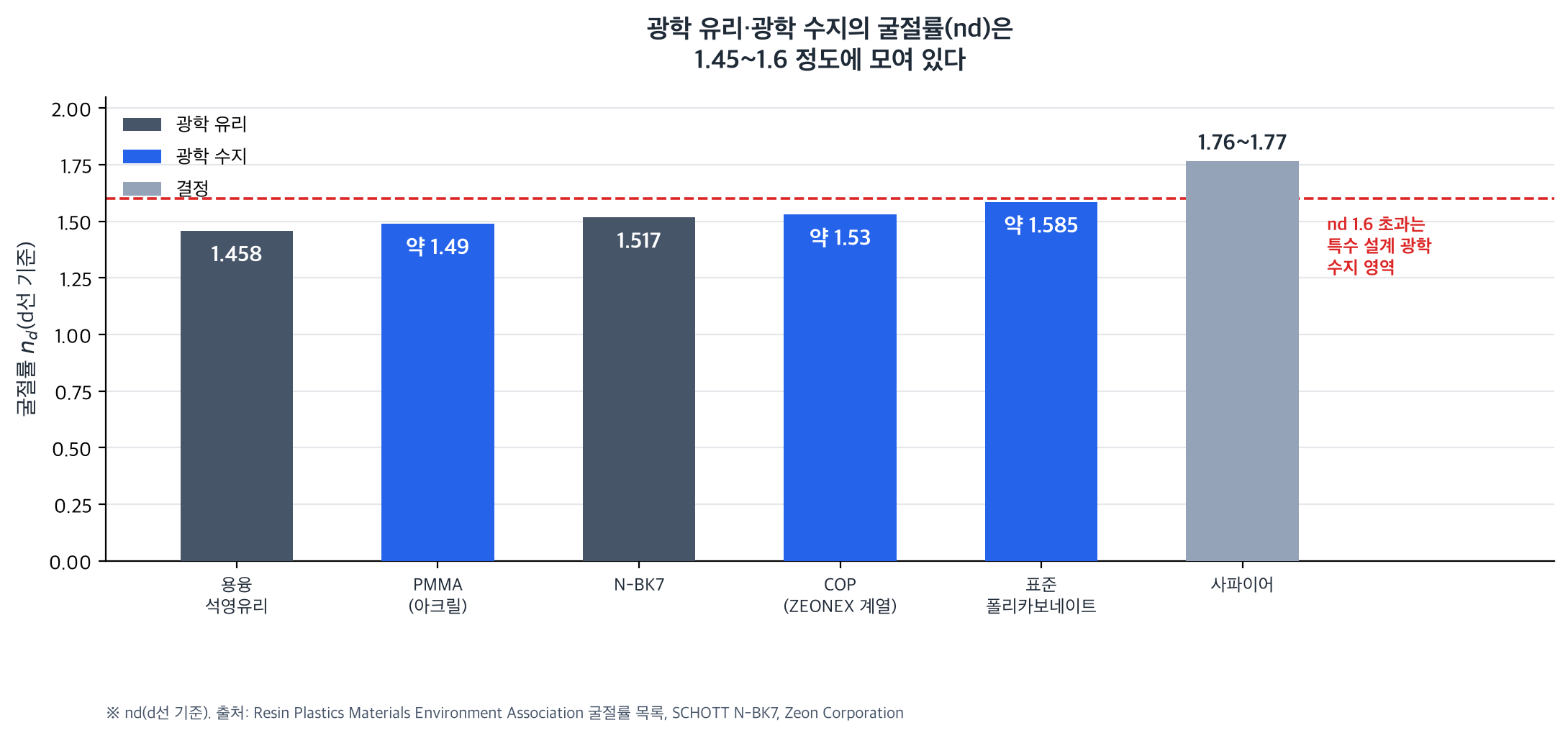

대표적인 광학 글라스·광학 수지의 nd (d선 기준)를 정리하였습니다.

출처 :수지플라스틱재료환경협회 굴절률 목록,SCHOTT N-BK7,니혼제온,Iupizeta®EP 제품 페이지

일반적인 광학 수지의 굴절률은 1.49~1.60 정도에 머무릅니다. Iupizeta®EP처럼 1.6을 넘는 광학 수지는 표준 그레이드로는 도달하지 못하는 영역으로, 수지이면서도 글라스에 준하는 고굴절률을 노릴 수 있다는 점이 선정 시 분기점이 됩니다.

굴절률이 렌즈 설계에서 갖는 의미

고굴절률화는 렌즈 박형화로 직결

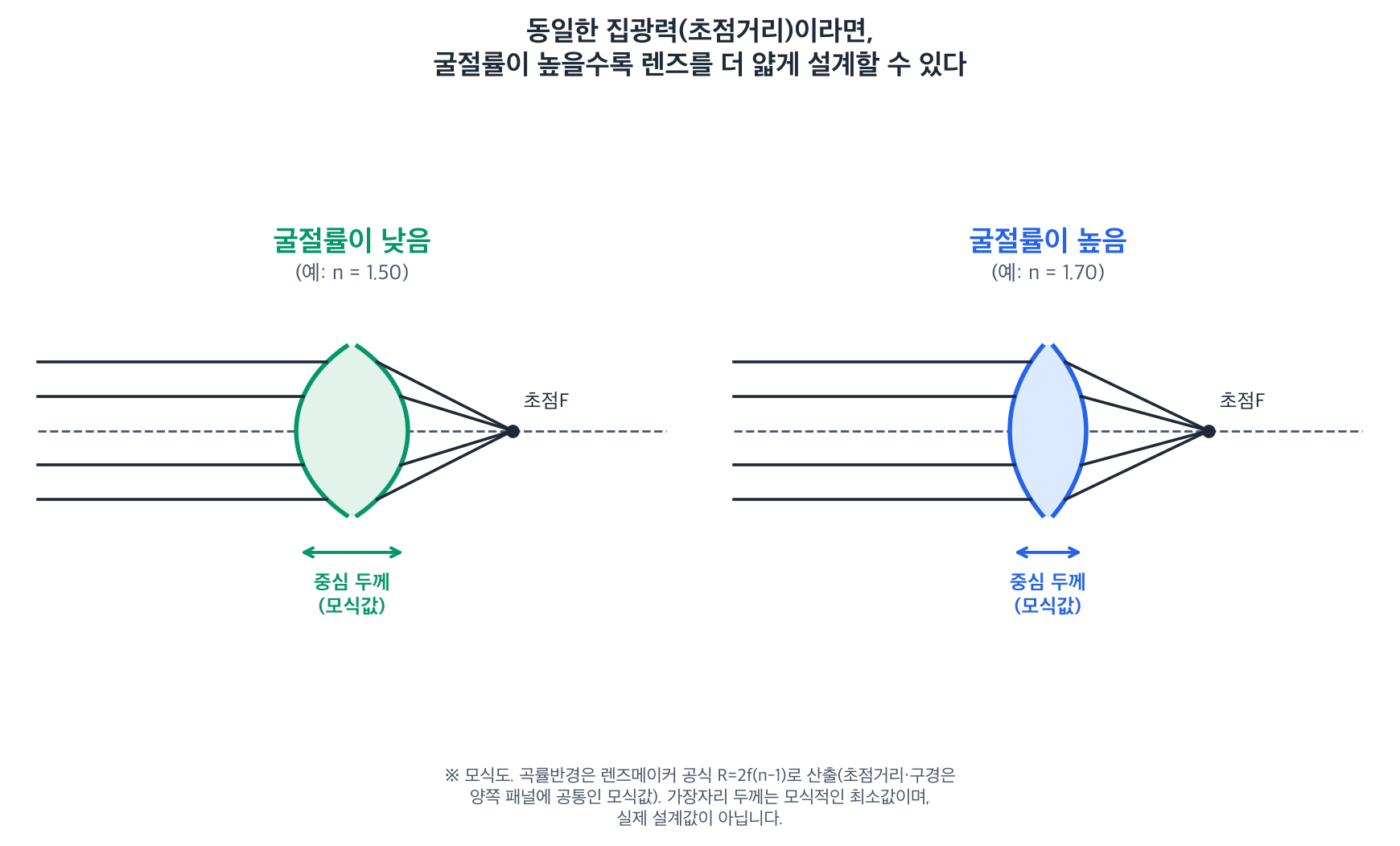

굴절률이 높은 재료일수록 동일한 집광력 (파워)을 얻기 위한 곡률을 작게 할 수 있습니다. 그 결과 렌즈를 얇고 가볍게 설계할 수 있습니다. 스마트폰 카메라처럼 두께 방향의 제약이 엄격한 광학계에서는 굴절률의 높음이 그대로 설계 자유도로 전환됩니다 (도카이광학 빛은 왜 굴절하는가?).

아베수와의 트레이드오프

한편, 굴절률과 아베수 사이에는 음의 상관관계가 있는 것으로 알려져 있습니다. Iupizeta®EP의 그레이드 간에도 굴절률이 1.616에서 1.671로 상승함에 따라 아베수는 25.8에서 19.2로 단조 감소합니다 (자세한 내용은아베수 해설 기사). 굴절률만으로는 재료의 우열을 판단할 수 없으며, 박형화 요구와 아베수 (색수차) 허용 범위를 함께 고려한 후 렌즈 구성 (매수·재료 조합)을 결정할 필요가 있습니다.

굴절률과 복굴절·내열성의 관계

고굴절률화와 복굴절 감도는 쉽게 연동된다

굴절률을 높이는 분자 설계는 복굴절의 감도에도 영향을 미칩니다. 일반적으로 벤젠 고리 등의 방향족 구조를 포함한 수지 (PC, PS 등)는 굴절률이 높아지는 한편, 광탄성계수가 커서 미세한 잔류 응력에도 복굴절 (광학적 왜곡)이 발생하기 쉬운 경향이 있습니다 (사출성형 고민 상담소 투명 수지의 광학 특성). 굴절률을 높게 설계할 때는 복굴절 관리까지 함께 검토할 필요가 있습니다 (복굴절 해설 기사).

내열성 (Tg)은 굴절률과 독립적으로 설계 가능

굴절률을 높이는 분자 설계가 반드시 내열성 (유리전이온도 Tg)을 희생시키는 것은 아닙니다. Iupizeta®EP에서는 굴절률이 1.616~1.671 범위에서 변화하는 한편, Tg는 140~145℃라는 좁은 범위에 머물러 있어, 굴절률과 Tg를 어느 정도 독립적으로 제어할 수 있음을 보여줍니다 (Iupizeta®EP 제품 페이지). 굴절률을 높인다고 해서 내열성이나 성형성이 비례하여 악화되는 것은 아니며, 분자 설계에 따라 물성의 조합을 만들어낼 수 있음을 보여주는 한 예입니다.

Iupizeta®EP의 포지셔닝 nd1.616~1.671의 의미

Iupizeta®EP는 미쓰비시가스화학이 개발한 광학용 특수 폴리카보네이트 수지로, 사출성형용 펠릿 형태로 공급됩니다. 굴절률별로 여러 그레이드를 전개하고 있습니다.

출처 :Iupizeta®EP 제품 페이지 (측정치이며 규격치는 아니라는 주석 있음)

광학 글라스는 기존 유리 재료 목록에서 선정하는 것과 달리, Iupizeta®EP는 조성 설계를 통해 굴절률·아베수·Tg의 조합을 달리한 그레이드를 마련하고 있습니다. 설계자가 ‘필요한 굴절률’을 출발점으로 그레이드를 선택하고, 투명성·복굴절·성형성은투명 수지 해설 기사및 복굴절·아베수 관련 해설 기사와 함께 확인하는 선정 흐름이 성립합니다. 스마트폰 카메라 렌즈, 차량용 광학계, AR/VR용 광학 부품 등 박형화와 색수차 보정을 동시에 요구하는 용도가 주요 대상 영역입니다.

정리

• 굴절률 n=c/v는 JIS K 7142:2014 (대응 ISO 489:1999)로 규격화된 방법으로 측정
• 광학 글라스·광학 수지 모두 nd 1.5 전후가 표준 영역이며, 1.6을 넘는 영역은 특수한 분자 설계가 필요
• 굴절률을 높이면 렌즈는 얇게 만들 수 있으나, 아베수 저하 (색수차)·복굴절 감도 상승이라는 설계상의 대가를 수반
• Iupizeta®EP는 nd 1.616~1.671의 여러 그레이드를 Tg 140~145℃라는 좁은 범위로 제공하여, 굴절률과 아베수·내열성을 구분하여 선택할 수 있는 설계

재료 선정 시에는 굴절률 단독이 아니라 아베수·복굴절·내열성·투과율을 함께 검토할 필요가 있습니다.

Iupizeta®EP 소개

Iupizeta®EP는 미쓰비시가스화학이 개발한 광학용 특수 폴리카보네이트 수지입니다. 굴절률 1.616~1.671의 여러 그레이드를 Tg 140~145℃라는 좁은 범위로 제공하며, 굴절률과 아베수·내열성을 구분하여 선택할 수 있는 설계가 특장점입니다. 그레이드별 상세 데이터나 샘플 문의는 공식 사이트의 문의 양식을 통해 부담 없이 연락 주시기 바랍니다.
