열분해란? 광학 수지 실무에서 짚어야 할 원리와 대책

열분해는 수지가 고온 하에서 분자쇄의 절단을 일으키는 화학 변화입니다. 사출 성형 시의 가스 번이나 황변, 장기 사용에서의 물성 저하 등 광학 수지의 실무에서 빈번하게 마주치는 현상이기도 합니다. 이 글에서는 열분해의 원리부터 대표적인 메커니즘, 산화 분해·가수분해와의 차이, 그리고 사출 성형 현장에서의 실무적인 대책까지 광학 설계자·소재 구매 담당자를 위해 해설합니다.

📌 3줄 요약

• 열분해는 무산소 하에서 수지가 분자쇄의 절단을 일으키는 화학 변화(어원: pyro〔불〕＋ lysis〔분해〕)
• 고분자의 분해는 해중합형(PMMA 등)·랜덤 절단형(PE/PP)·측쇄 절단형(PVC)의 3가지 패턴으로 크게 나뉜다
• 광학 수지의 실무에서는 사출 성형 시의 수지 온도 × 체류 시간이 열분해 리스크의 지배 인자

열분해란

열분해의 기본 정의

열분해(pyrolysis)란 산소나 할로겐이 존재하지 않는 조건 하에서 유기물이 열에너지에 의해 분자 수준에서 화학적으로 분해되는 현상을 가리킵니다. 어원은 그리스어의 ‘pyro(불)’와 ‘lysis(분해)’를 조합한 것입니다. 플라스틱 분야에서는 JIS K 7120(플라스틱의 열중량 측정 방법)에 기반한 열중량분석(TG)이 수지의 열 안정성이나 분해 온도를 평가하는 표준적인 수단으로 널리 사용되고 있습니다(JIS K 7120:1987).

열분해와 연소의 차이

열분해와 연소는 모두 ‘열이 일으키는 변화’라는 점에서는 공통되지만, 본질은 완전히 다릅니다.

연소에서는 플라스틱이 이산화탄소와 물까지 분해되지만, 열분해에서는 중간 생성물(탄화물·오일·가스)이 남습니다. 이것은 폐플라스틱을 석유 대체 원료로 회수하는 ‘케미컬 리사이클’의 기본 원리이기도 합니다. 광학 수지 현장에서는 가공 시에 발생하는 ‘의도치 않은 열분해’를 어떻게 억제하느냐가 중요해집니다.

열분해의 3가지 메커니즘

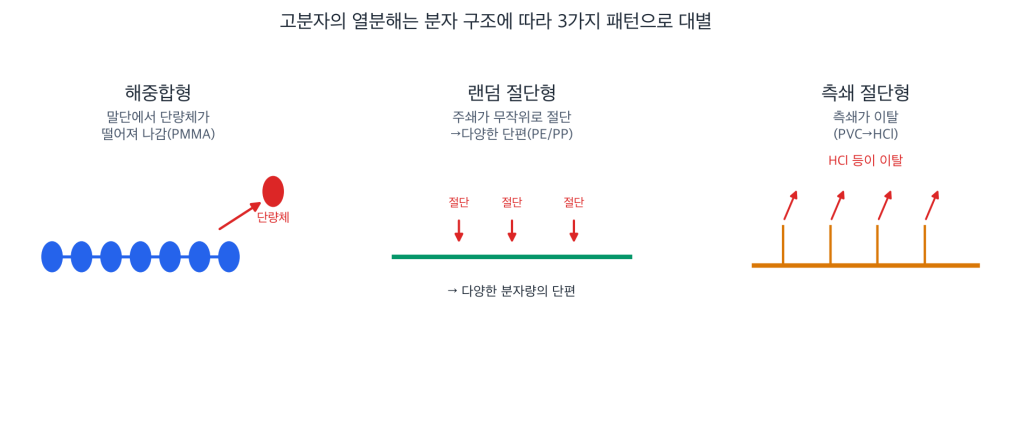

고분자(폴리머)의 열분해는 그 분자 구조에 따라 거동이 크게 다릅니다. 대표적인 3가지 패턴을 파악해 두면 수지의 선정이나 성형 조건의 설계가 훨씬 수월해집니다.

해중합형 — 모노머로 되돌아가는 분해

해중합형은 주쇄의 말단에서 모노머 단위가 차례로 떨어져 나가는 분해 패턴입니다. 대표적인 수지는 PMMA(폴리메타크릴산메틸)로, 가열하면 거의 순수한 모노머(메타크릴산메틸)로 되돌아가는 성질이 있습니다. 이 특성은 PMMA의 케미컬 리사이클이 공업적으로 성립하는 근거이기도 합니다.

폴리α-메틸스티렌 등 메틸기가 주쇄 탄소에 결합한 구조를 가진 폴리머도 해중합형의 거동을 나타내는 것으로 알려져 있습니다(J-STAGE 오타니 하지메·쓰게 신 「고분자의 열분해 특성」).

랜덤 절단형 — 통계적으로 끊어지는 분해

랜덤 절단형은 주쇄가 확률적으로 절단되어 결과적으로 다양한 분자량의 단편이 생성되는 패턴입니다. 폴리에틸렌(PE), 폴리프로필렌(PP)이 대표적인 예로, 열분해 유화의 타깃으로 연구가 진행되고 있습니다.

폴리스티렌(PS)은 해중합형과 랜덤 절단형 양쪽의 거동을 나타내며, 온도나 조건에 따라 생성물의 조성이 달라지는 것으로 보고되고 있습니다. 실제 주쇄 절단형 폴리머의 대부분은 순수한 해중합형·랜덤 절단형 중 어느 한쪽이 아니라 양쪽 메커니즘이 경쟁적으로 진행됩니다.

측쇄 절단형 — PVC로 대표되는 이탈 반응

측쇄 절단형은 주쇄가 아니라 측쇄(또는 치환기)가 이탈하고, 그 후에 주쇄가 변화해 가는 패턴입니다. 대표적인 예는 폴리염화비닐(PVC)로, 200℃ 부근부터 염화수소(HCl)가 이탈하기 시작하여 250℃ 이상에서 본격적인 열분해가 진행됩니다.

PVC를 취급하는 성형 현장에서는 HCl에 의한 금형 부식이나 작업 환경 악화를 방지하기 위해 온도 관리와 배기 설계가 특히 중요해집니다.

열분해·산화 분해·가수분해의 차이

‘수지가 열화되었다’고 말해도, 실제 원인이 열분해인지 산화 분해인지 가수분해인지 현장에서는 혼동되기 쉽습니다. 세 가지의 차이를 정리해 두면 원인 규명과 대책이 원활해집니다.

산소 유무로 거동이 바뀐다

열분해와 산화 분해는 분위기 중 산소의 유무로 구별됩니다.

• 열분해: 무산소 하에서 분자쇄가 절단되어 분자량이 저하되고 가스나 탄화물이 발생
• 산화 분해(열산화 열화): 산소 존재 하에서 라디칼 연쇄 반응이 진행되어 황변·취화·표면 크랙이 발생

실제 사출 성형 현장에서는 실린더 내에 공기가 남아 있는 경우가 많아, 열분해와 산화 분해가 동시에 진행되는 일도 드물지 않습니다.

수분 유무로 가수분해가 병발

가수분해는 물 분자가 수지 중의 결합(특히 에스테르 결합·아미드 결합·카보네이트 결합)을 공격하여 절단하는 반응입니다. 폴리에틸렌테레프탈레이트(PET), 폴리카보네이트(PC), 폴리우레탄(PU), 폴리아미드(PA) 등 가수분해성 결합을 가진 수지에서 일어납니다.

펠릿 내의 수분이 많은 상태로 성형하면 열분해와 가수분해가 동시에 일어나 분자량 저하와 그에 따른 물성 저하가 단번에 진행됩니다. 자세한 내용은 폴리에스테르 가수분해 해설 기사도 함께 참고하시기 바랍니다.

실무에서의 구별과 판정

성형품의 외관이나 물성의 이상으로부터 어떤 분해가 지배적인지 어느 정도 추정할 수 있습니다. 어디까지나 기준이며, 여러 분해가 복합적으로 발생하는 일도 흔합니다.

• 황변·표면 크랙 → 산화 분해의 가능성
• 백탁·입계상 결함 → 가수분해의 가능성
• 가스 번·실버 스트릭 → 열분해의 가능성

광학 수지·엔지니어링 플라스틱의 열분해 거동

광학 수지나 엔지니어링 플라스틱의 선정·성형에서는 각 수지의 열분해 온도역을 파악해 두는 것이 설계 마진 확보로 이어집니다.

주요 광학 수지의 분해 온도역

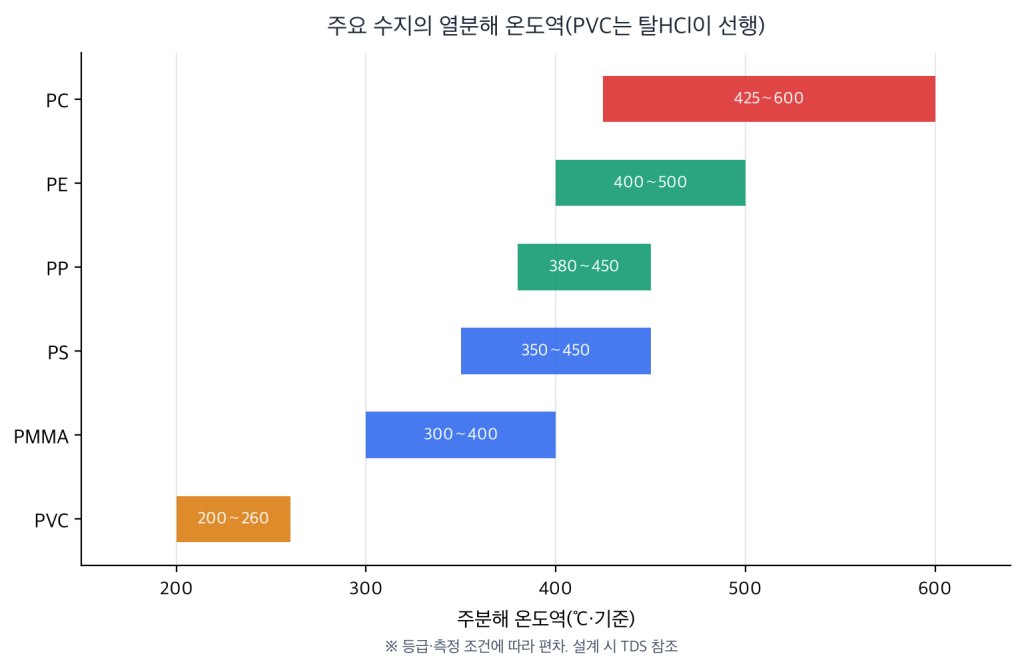

대표적인 수지의 열분해 관련 온도를 정리하면 대략 다음과 같은 대역에 분포합니다. 구체적인 값은 그레이드·측정 조건에 따라 폭이 있으므로, 설계 시에는 반드시 사용 그레이드의 기술 데이터 시트(TDS)를 확인하시기 바랍니다.

ResearchGate Polycarbonate TGA-FTIR study, 복수의 제조사 TDS

광학 수지로 사용되는 PC, PMMA, 사이클로올레핀 폴리머(COP) 등은 모두 이 범위 내에 주분해 온도가 위치합니다. 문제는 사출 성형 시의 실린더 온도가 이 분해 온도보다 충분히 낮더라도, 장시간의 체류나 국소적인 발열이 있으면 실질적인 분해 개시 온도에 도달해 버린다는 점입니다.

JIS K 7120과 열 안정성 평가

수지의 열 안정성을 객관적으로 비교하려면 JIS K 7120(플라스틱의 열중량 측정 방법, ISO 7111-1987 대응)에 기반한 열중량분석(TGA)이 표준적으로 사용됩니다.

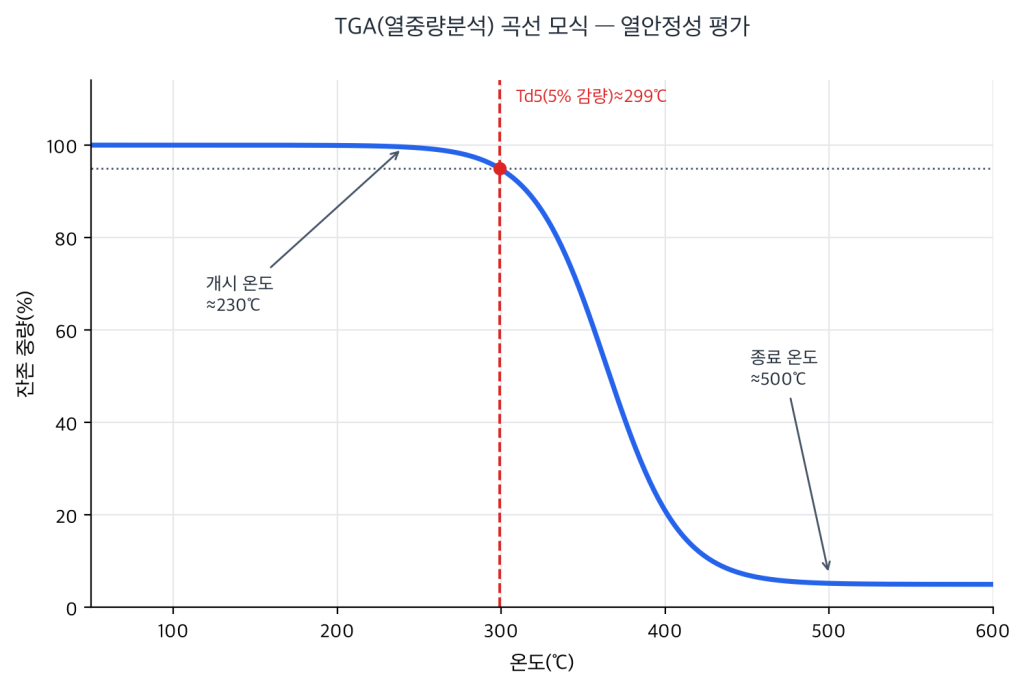

표준 시험 조건은 다음과 같습니다.

• 승온 속도: 분당 10±1℃
• 분위기: 건조 공기(수분 0.001w/w% 이하) 또는 질소
• 가스 유량: 분당 50〜100mL
• 시험편 질량: 약 10mg

실무에서는 ‘5% 중량 감소 온도(Td5)’가 업계 관용 지표로 자주 사용되지만, JIS K 7120의 본문에는 Td5 라는 용어가 기재되어 있지 않으며, 규격상으로는 ‘개시 온도·중점 온도·종료 온도’가 정의된 용어라는 점에 주의가 필요합니다.

사출 성형 현장에서의 열분해 대책

광학 그레이드 수지의 성형에서는 약간의 열분해라도 투명성·색상·광학 물성에 영향을 미칩니다. 현장에서 짚어야 할 대책을 정리합니다.

수지 온도 × 체류 시간이 지배적

열분해의 발생 용이성은 수지 온도의 높이와 체류 시간의 길이에 비례하여 증대합니다. 예를 들어 성형기를 일시 정지한 채 방치하면 실린더 내의 용융 수지가 예상 이상으로 열분해를 일으키는 경우가 있습니다.

여기에 더해 펠릿 내의 수분이 많은 경우에는 가수분해가 병발하고, 산소 잔류가 많은 경우에는 산화 분해가 동시에 일어나므로, ‘건조’, ‘불활성 가스 치환’, ‘체류 시간 관리’가 삼위일체의 대책이 됩니다. 실제 권장 성형 온도 범위는 각 수지 제조사가 TDS에 명기하고 있습니다.

가스 번·실버 스트릭·황변

열분해 관련 대표적인 성형 불량은 3종류가 있습니다.

• 가스 번: 고온＋장체류로 수지가 분해되어 발생한 가스가 성형품에 탄 자국을 남긴다
• 실버 스트릭: 수분이나 휘발분이 기화하여 은색의 줄무늬상 결함이 되어 표면에 나타난다
• 황변: 산화 분해와의 복합으로 색상이 노란빛을 띤다

광학 수지에서는 이러한 결함이 ‘수율’, ‘투과율’, ‘색좌표’의 지표로 표면화됩니다.

주요 대책과 운용 포인트

실무적인 대책은 다음 4가지로 집약됩니다.

• 수지 온도를 권장 범위의 중앙 부근으로 설정하고 상한에 붙는 것을 피한다
• 성형 사이클을 재검토하여 실린더 내 체류 시간을 최소화한다
• 펠릿의 예비 건조를 철저히 하여 펠릿 수분량을 관리한다
• 작업 전환 시의 퍼지로 실린더 내의 이전 재료·분해물을 배출한다

예비 건조나 퍼지는 그 자체가 숙련을 요하는 공정입니다. 자세한 내용은 ‘예비 건조’, ‘퍼지’ 해설 기사도 함께 참고하시기 바랍니다.

Iupizeta EP의 열안정성과 용도

고내열 그레이드의 라인업

미쓰비시가스화학의 광학 수지 ‘Iupizeta EP’는 굴절률과 아베수의 범위를 단계적으로 전개한 대표 5그레이드를 갖추어, 광학 설계자가 굴절률·분산·내열성의 균형에서 최적의 그레이드를 선택하기 쉬운 구성으로 되어 있습니다(Iupizeta EP 공식 제품 페이지).

※ 측정값이며 규격값이 아닙니다(공식 주기)

광학 용도에서의 열 안정성의 의미

스마트폰 카메라, 차량용 광학계, 프로젝션용 렌즈 등 최근의 광학 용도에서는 발열원(CPU, CMOS 센서, LED) 근방에 수지 렌즈가 배치되는 경우가 늘어나고 있습니다. 연속 사용 환경 하에서의 투명성 유지, 색상 안정성, 치수 안정성 모두가 수지의 열 안정성에 강하게 의존합니다.

설계 마진을 넓히기 위해서는 수지의 유리전이온도(Tg)와 열분해 온도 양쪽을 고려한 재료 선정이 필수적입니다.

정리

열분해는 해중합형·랜덤 절단형·측쇄 절단형의 3가지 메커니즘으로 크게 나뉘며, 수지마다 지배적인 패턴이 다릅니다. 산화 분해·가수분해와의 구별, 그리고 사출 성형 시의 ‘수지 온도 × 체류 시간’ 관리가 광학 수지 실무의 핵심입니다. Tg나 열분해 온도를 고려한 그레이드 선정을 통해 광학 성능과 장기 신뢰성의 양립이 가능해집니다.

Iupizeta EP에 대하여

Iupizeta EP는 미쓰비시가스화학이 개발한 광학 수지로, 굴절률 1.616〜1.671, 아베수 19.2〜25.8, Tg 140〜145℃라는 폭넓은 광학·열 물성 범위를 가진 그레이드 전개가 특장점입니다. 상세한 물성 데이터나 샘플 제공에 관한 문의는 공식 사이트의 문의 양식을 통해 부담 없이 연락 주시기 바랍니다.

Iupizeta EP 공식 사이트
