什么是热分解？光学树脂实务中应掌握的原理与对策

热分解是树脂在高温下发生分子链断裂的化学变化。它也是注塑成型时的烧焦、黄变，以及长期使用中的物性下降等在光学树脂实务中频繁遇到的现象。本文面向光学设计人员与材料采购人员，从热分解的原理、代表性机理，与氧化降解、水解的区别，到注塑成型现场切合实务的应对措施进行讲解。

📌 三行速览摘要

• 热分解是树脂在无氧条件下发生分子链断裂的化学变化（词源：pyro〔火〕＋ lysis〔分解〕）
• 高分子的分解大致可分为解聚型（PMMA等）、无规断链型（PE/PP）、侧链脱除型（PVC）三种模式
• 在光学树脂实务中，注塑成型时的树脂温度 × 滞留时间是热分解风险的支配因素

什么是热分解

热分解的基本定义

热分解（pyrolysis）是指在不存在氧气或卤素的条件下，有机物因热能而在分子层面发生化学分解的现象。其词源为希腊语的“pyro（火）”与“lysis（分解）”的组合。在塑料领域，基于 JIS K 7120（塑料热重测定方法）的热重分析（TG），作为评价树脂热稳定性和分解温度的标准手段被广泛使用（JIS K 7120:1987）。

热分解与燃烧的区别

热分解与燃烧虽然在“由热引发的变化”这一点上有共通之处，但本质却截然不同。

在燃烧中塑料会分解至二氧化碳和水，而在热分解中会残留中间产物（炭化物、油、气体）。这也是将废塑料作为石油替代原料回收的“化学回收”的基本原理。在光学树脂现场，如何抑制加工时产生的“非预期热分解”变得尤为重要。

热分解的三种机理

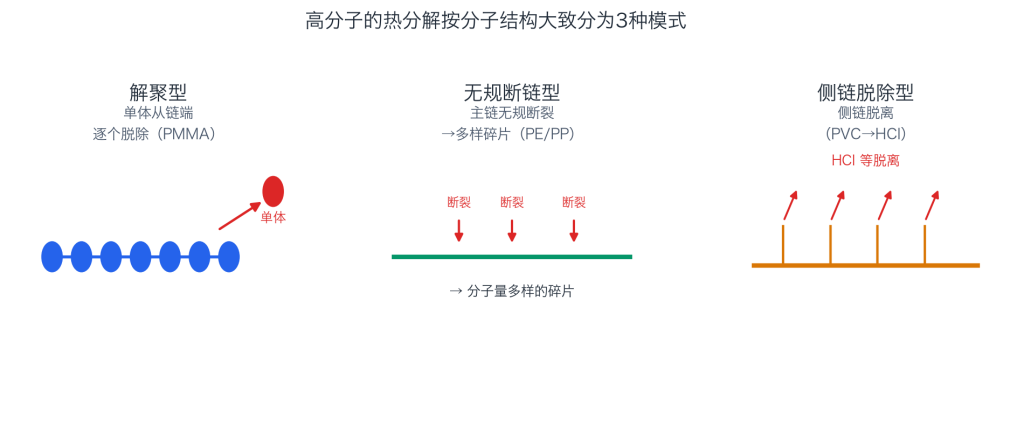

高分子（聚合物）的热分解，其行为因分子结构而大不相同。掌握代表性的3种模式后，树脂的选型和成型条件的设计就会变得容易得多。

解聚型——回到单体的分解

解聚型是单体单元从主链末端接连脱离的分解模式。代表性树脂为PMMA（聚甲基丙烯酸甲酯），加热后具有几乎回到纯单体（甲基丙烯酸甲酯）的性质。这一特性也是PMMA化学回收得以在工业上成立的依据。

已知聚α-甲基苯乙烯等具有甲基与主链碳相连结构的聚合物，也表现出解聚型的行为（J-STAGE 大谷肇·柘植新《高分子的热分解特性》）。

无规断链型——统计性断裂的分解

无规断链型是主链概率性地发生断裂，结果生成分子量各异的碎片的模式。聚乙烯（PE）、聚丙烯（PP）为代表例，作为热分解油化的对象，相关研究正在推进。

聚苯乙烯（PS）同时表现出解聚型与无规断链型两种行为，据报道其产物组成会随温度和条件而变化。实际上，多数主链断裂型聚合物并非纯粹的解聚型或无规断链型之一，而是两种机理相互竞争地同时进行。

侧链脱除型——以PVC为代表的脱除反应

侧链脱除型是并非主链、而是侧链（或取代基）先行脱除，随后主链发生变化的模式。代表例是聚氯乙烯（PVC），从200℃附近开始脱除氯化氢（HCl），并在250℃以上发生正式的热分解。

在处理PVC的成型现场，为防止HCl对模具的腐蚀和作业环境的恶化，温度管理与排气设计尤为重要。

热分解、氧化降解与水解的区别

即便都说“树脂劣化了”，实际原因究竟是热分解、氧化降解还是水解，在现场往往容易混淆。整理清楚这三者的区别，有助于顺利地查明原因并采取对策。

有氧无氧使行为发生变化

热分解与氧化降解以气氛中有无氧气来区分。

• 热分解：在无氧下分子链断裂，分子量下降并产生气体或炭化物
• 氧化降解（热氧化劣化）：在有氧存在下自由基链式反应进行，产生黄变、脆化、表面裂纹

在实际的注塑成型现场，料筒内往往残留空气，热分解与氧化降解同时进行的情况也并不罕见。

有无水分决定是否并发水解

水解是水分子攻击并切断树脂中的键（尤其是酯键、酰胺键、碳酸酯键）的反应。它发生在聚对苯二甲酸乙二醇酯（PET）、聚碳酸酯（PC）、聚氨酯（PU）、聚酰胺（PA）等具有可水解键的树脂中。

在粒料内水分较多的状态下成型时，热分解与水解会同时发生，分子量下降及随之而来的物性下降会一举加剧。详情也请一并参阅聚酯水解的解说文章。

实务中的区分与判定

从成型件的外观和物性异常，可在一定程度上推断哪种分解占主导。这终究只是大致参考，多种分解复合发生的情况也很常见。

• 黄变、表面裂纹 → 可能为氧化降解
• 白浊、晶界状缺陷 → 可能为水解
• 烧焦、银纹 → 可能为热分解

光学树脂与工程塑料的热分解行为

在光学树脂和工程塑料的选型与成型中，掌握各树脂的热分解温度区间有助于确保设计裕度。

主要光学树脂的分解温度区间

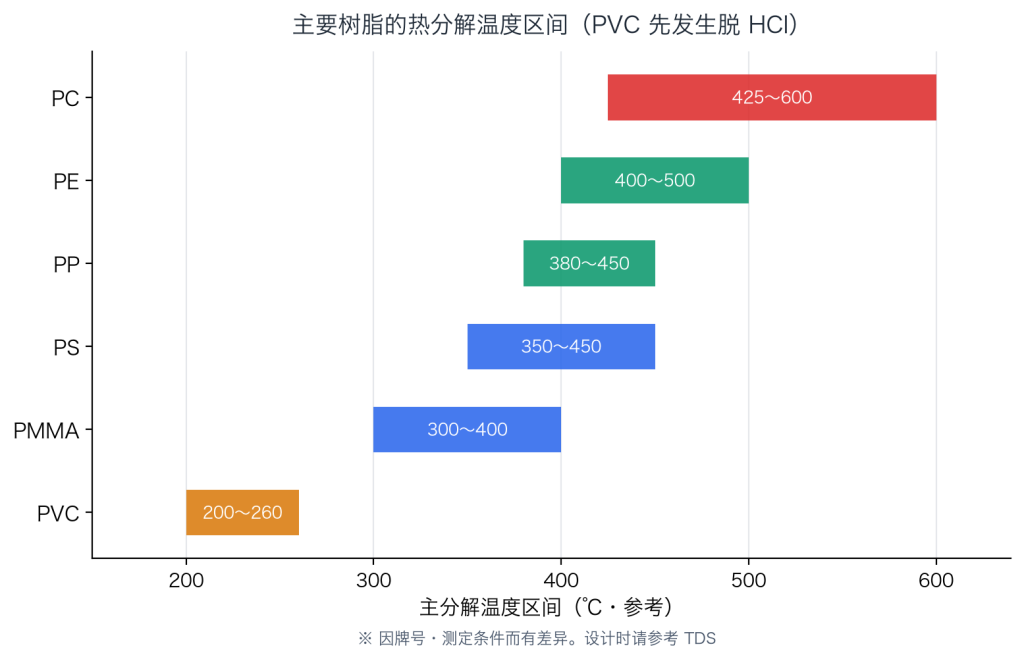

整理代表性树脂的热分解相关温度，大致分布在如下的温度带。由于具体数值会因牌号、测定条件而有所不同，设计时请务必确认所用牌号的技术数据表（TDS）。

ResearchGate Polycarbonate TGA-FTIR study、多家厂商TDS

作为光学树脂使用的PC、PMMA、环烯烃聚合物（COP）等，其主分解温度均位于这一区间内。问题在于，即便注塑成型时的料筒温度充分低于该分解温度，只要存在长时间滞留或局部发热，也会达到实质上的分解起始温度。

JIS K 7120 与热稳定性评价

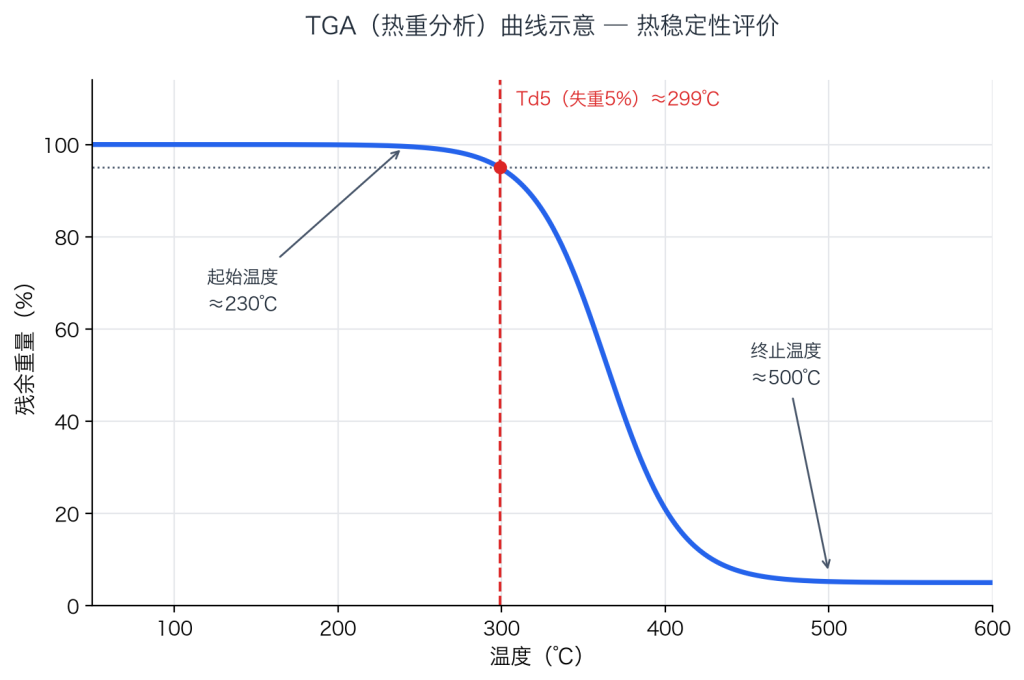

要客观地比较树脂的热稳定性，标准上采用基于 JIS K 7120（塑料热重测定方法，对应ISO 7111-1987）的热重分析（TGA）。

标准试验条件如下。

• 升温速率：每分钟10±1℃
• 气氛：干燥空气（水分0.001w/w%以下）或氮气
• 气体流量：每分钟50〜100mL
• 试样质量：约10mg

实务中常将“5%失重温度（Td5）”作为业界惯用指标使用，但需注意 JIS K 7120 正文中并未记载 Td5 这一术语，标准所定义的术语为“起始温度、中点温度、结束温度”。

注塑成型现场的热分解对策

在光学级树脂的成型中，即使是轻微的热分解也会影响透明性、色相和光学物性。以下汇总现场应把握的对策。

树脂温度 × 滞留时间起支配作用

热分解的易发程度会随树脂温度的升高和滞留时间的延长而成比例地增大。例如，将成型机临时停机后搁置不管，料筒内的熔融树脂有时会发生超出预期的热分解。

此外，粒料内水分较多时会并发水解，氧残留较多时会同时发生氧化降解，因此“干燥”“惰性气体置换”“滞留时间管理”构成三位一体的对策。实际的推荐成型温度范围，各树脂厂商均在TDS中明确标注。

烧焦、银纹、黄变

热分解相关的代表性成型缺陷有3种。

• 烧焦：高温＋长滞留使树脂分解，所产生的气体在成型件上留下焦痕
• 银纹：水分或挥发分气化，以银色条纹状缺陷出现在表面
• 黄变：与氧化降解复合作用使色相带上黄色

在光学树脂中，这些缺陷会以“良率”“透过率”“色坐标”等指标显现出来。

主要对策与运用要点

切合实务的对策可归纳为以下4点。

• 将树脂温度设定在推荐范围的中央附近，避免贴着上限运行
• 重新审视成型周期，将料筒内滞留时间降至最低
• 彻底进行粒料的预干燥，管理好粒料含水量
• 换料时通过清洗（吹扫）排出料筒内的前一材料及分解物

预干燥和清洗本身就是需要熟练技术的工序。详情也请一并参阅“预干燥”“清洗（吹扫）”的解说文章。

Iupizeta EP 的热稳定性与用途

高耐热牌号的产品阵容

三菱瓦斯化学的光学树脂“Iupizeta EP”备有折射率与阿贝数范围逐级展开的5款代表性牌号，构成便于光学设计人员从折射率、色散、耐热性的平衡中选择最佳牌号（Iupizeta EP官方产品页面）。

※ 为测定值，并非规格值（官方注记）

热稳定性在光学用途中的意义

智能手机摄像头、车载光学系统、投影用镜头等，近年来的光学用途中，将树脂镜头配置在发热源（CPU、CMOS传感器、LED）附近的情形日益增多。连续使用环境下透明性的维持、色相稳定性和尺寸稳定性，全都强烈依赖于树脂的热稳定性。

为扩大设计裕度，兼顾树脂玻璃化转变温度（Tg）与热分解温度两者的材料选定不可或缺。

总结

热分解大致可分为解聚型、无规断链型、侧链脱除型三种机理，各树脂占主导的模式各不相同。与氧化降解、水解加以区分，以及注塑成型时的“树脂温度 × 滞留时间”管理，是光学树脂实务中的核心。通过结合Tg和热分解温度进行牌号选定，便可实现光学性能与长期可靠性的兼顾。

关于 Iupizeta EP

Iupizeta EP是三菱瓦斯化学开发的光学树脂，其特色在于具备折射率1.616〜1.671、阿贝数19.2〜25.8、Tg 140〜145℃ 这一宽广光学与热物性范围的牌号布局。如需详细的物性数据或洽谈样品提供，欢迎通过官方网站的咨询表单随时与我们联系。

Iupizeta EP官方网站
