基础知识
什么是玻璃化转变温度Tg？判断光学树脂耐热性的指标
玻璃化转变温度（Tg）是光学树脂耐热设计中最基本也最重要的指标之一。在智能手机摄像头、车载光学系统、HUD等发热环境下的用途中，一旦超过Tg，尺寸精度和光学性能就会急剧劣化。本文面向光学设计人员与材料采购人员，从Tg的物理含义，到它与HDT、连续使用温度、熔点的区别，主要树脂的对比，基于JIS标准的测定方法，以及设计上的判断依据，进行系统梳理。
📌 三行速览摘要
- Tg是非晶性树脂从玻璃态转变为橡胶态的分界温度，属于材料固有物性
- Tg、HDT、连续使用温度、熔点全都是不同的概念，混淆会导致设计出错
- 光学树脂的Tg大致为 PS 约100℃、PMMA 约105〜110℃、PC 约145〜150℃、COP 123〜156℃、Iupizeta EP 140〜145℃
什么是玻璃化转变温度（Tg）
玻璃态与橡胶态的分界
玻璃化转变温度（Tg）是指非晶性高分子从玻璃态（坚硬而脆）转变为橡胶态（柔软而富有弹性）的温度。在低温下分子链的运动性较低，呈固体行为；一旦超过Tg，分子链便能够自由运动，转变为橡胶般的柔性行为。
以Tg为界，热膨胀系数、比热、弹性模量、介电常数等物性会发生不连续的变化。在光学树脂中，Tg附近的尺寸、双折射、透明性等会大幅波动，因此将实用温度取在充分低于Tg的位置是设计的铁律。
非晶性树脂与结晶性树脂
树脂按分子结构的规整性分为结晶性树脂（PE、PP、PA、PET等）与非晶性树脂（PS、PMMA、PC、PEI、COP等）。结晶性树脂具有明确的熔点（Tm），而非晶性树脂没有熔点，Tg便成为其事实上的耐热性指标。光学树脂为确保透明性，绝大多数为非晶性树脂。
Tg 与 HDT、连续使用温度、熔点的区别

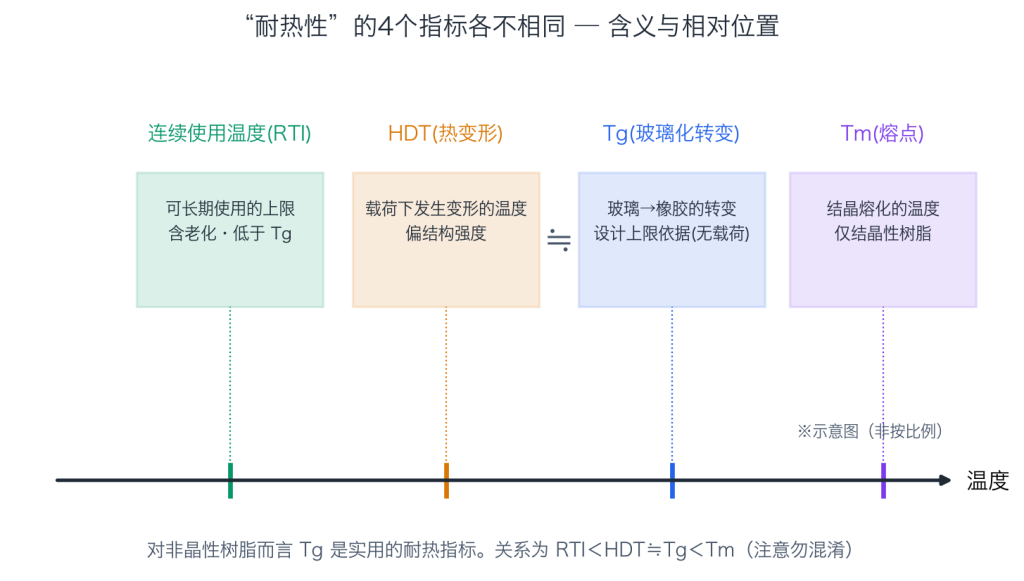

虽然都笼统地称为“耐热性”，但业界所使用的指标有多种。若混淆其含义就会导致设计失误，因此必须加以明确区分。
| 指标 | 含义 | 评价条件 | 用途 |
|---|---|---|---|
| Tg（玻璃化转变温度） | 从玻璃态向橡胶态转变的转变点 | 无载荷，DSC测定 | 材料固有物性，设计上限的依据 |
| Tm（熔点） | 结晶熔融的温度 | DSC测定 | 仅结晶性树脂存在 |
| HDT（热变形温度） | 在规定载荷下达到一定挠曲量的温度 | 0.45 / 1.80 MPa载荷 | 偏向结构强度的耐热指标 |
| 连续使用温度（RTI） | 能够承受长期使用的最高温度 | 依据UL746B的长期评价 | 含寿命、劣化在内的实用判定 |
Tg是无载荷条件下材料的固有性质，与表示有载荷条件下变形的HDT作用不同。连续使用温度是将热氧化劣化和物性下降也纳入考量的长期评价，通常会设定得比Tg低得多。
在光学设计现场，将使用温度控制在 Tg − 40〜50℃ 以下来选定材料，是安全裕度的一个大致标准。
主要光学树脂的 Tg 比较
以下为代表性光学树脂、透明树脂的Tg参考值。即使是同一种树脂，也会因牌号、共聚单体和添加剂而有所差异，设计时请务必参阅所用牌号的TDS（技术数据表）。

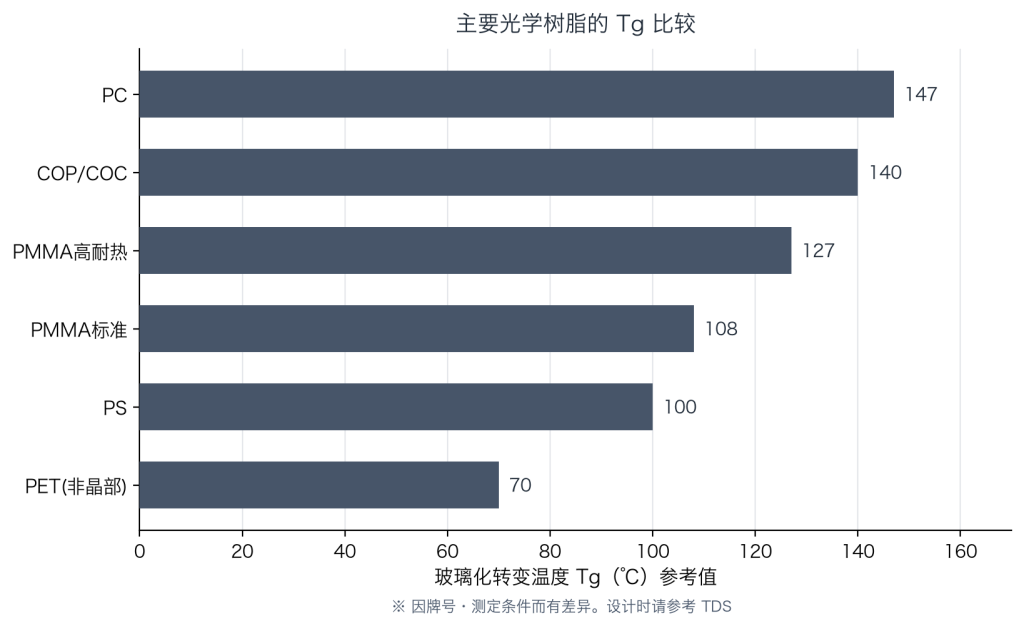

| 树脂 | Tg参考值（℃） | 分类 | 主要用途 |
|---|---|---|---|
| PS（聚苯乙烯） | 约 100 | 非晶性 | 一般透明部件 |
| PMMA（标准） | 约 105〜110 | 非晶性 | 导光板、镜头 |
| PMMA（高耐热） | 约 123〜131 | 非晶性 | 车载部件 |
| PC（聚碳酸酯） | 约 145〜150 | 非晶性 | 智能手机镜头、光盘 |
| COP / COC | 约 123〜156（取决于牌号） | 非晶性 | 拾取镜头、医疗容器 |
| PET（非晶部分） | 约 70 | 半结晶 | 薄膜 |
出处：各公司TDS
在选择光学树脂时，除折射率、阿贝数、双折射之外，将Tg作为早期筛选的条件加以运用是惯常做法。
依据 JIS K 7121 与 DSC 的 Tg 测定
JIS K 7121:2012 的定位
树脂的Tg已由 JIS K 7121:2012（塑料转变温度测定方法，对应ISO 3146）标准化。这是在同一框架下规定熔融温度（Tm）、结晶温度和玻璃化转变温度三者的标准。
基于DSC法的测定
测定主要采用 DSC（差示扫描量热法）。以恒定速率对试样与基准物质进行升温，记录两者的热量差，从而检测出Tg附近基线的偏移。标准升温速率为每分钟10℃或20℃。
在 JIS K 7121 中，作为Tg的确定方法定义了以下三个温度。
- 外推玻璃化转变起始温度（Tig）：从玻璃态基线开始偏离的温度
- 中点玻璃化转变温度（Tmg）：转变区间的中点温度
- 外推玻璃化转变结束温度（Teg）：过渡到橡胶态基线的温度
文献或TDS中记载“Tg = ○○℃”时，通常采用的是Tmg。由于试样的预处理（消除热历史）和升温速率会使测定值发生偏移，因此进行比较时以统一测定条件为原则。
在 Tg 附近发生的现象
当实用温度接近Tg时，多种不良现象会同时进行。
尺寸、形状的不稳定化
在Tg附近，分子运动趋于活跃，因应力松弛会导致配合部位的固定力下降，或因残余应力释放而产生意料之外的翘曲、变形。在光学镜头中，这会表现为焦距漂移或像差恶化。
光学性能的劣化
光学树脂在Tg附近折射率和双折射会发生波动，因而出现图像发虚、色偏、对比度下降。在智能手机摄像头和AR眼镜这类置于发热源附近的用途中，有时仅升高数℃性能就难以发挥。
机械物性的骤变

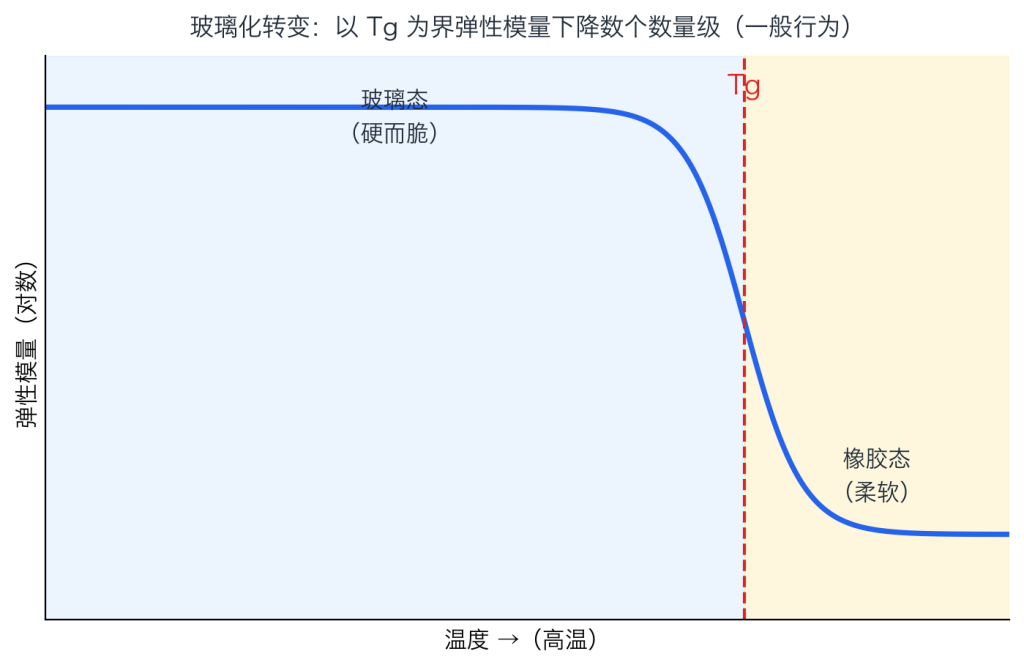

由于弹性模量以Tg为界会下降数个数量级，冲击强度和刚性会大幅变化。用动态机械分析（DMA）评价Tg时，可清晰地观察到储能模量的骤降和tanδ的峰值。
设计上的安全裕度
为避免这些现象，在光学、精密用途中将使用温度控制在 Tg − 40〜50℃ 以下是切合实务的指导准则。对于进一步需要长期可靠性的车载、医疗用途，则建议一并确认连续使用温度（RTI）。
Iupizeta EP 的高 Tg 设计
多数主力牌号 Tg 达 140〜145℃
三菱瓦斯化学的光学树脂“Iupizeta EP”在多数主力牌号中确保了 Tg 140〜145℃ 的高水准（Iupizeta EP官方产品页面）。它比一般PMMA高出20〜40℃，具备与通用PC同等或更高的Tg，这一点在面向车载、邻近发热源的光学设计中构成优势。
▼代表性牌号（节选）
| 牌号 | 折射率(nd) | 阿贝数(νd) | Tg (℃) |
|---|---|---|---|
| EP-4500 | 1.616 | 25.8 | 145 |
| EP-5000 | 1.636 | 23.9 | 145 |
| EP-6000 | 1.640 | 23.5 | 145 |
| EP-8000 | 1.661 | 20.4 | 140 |
| EP-9000 | 1.671 | 19.2 | 140 |
※ 为测定值，并非规格值。
兼顾高折射率、低双折射与高Tg
在追求高折射率时一般存在Tg容易下降的倾向，而Iupizeta EP在保持折射率1.616〜1.671范围的同时，代表性牌号的 Tg 达 140〜145℃。此外还可根据用途提供 Tg 156℃ 的EP-7500，以及 Tg 260〜280℃ 的回流焊适用材料。其中作为高Tg材料开发的EP-7500，Tg为156℃，在环境试验中的尺寸稳定性优异。再加上凭借独有的分子设计实现了低双折射，其设计着眼于智能手机摄像头、车载光学系统、HUD、AR眼镜等要求“高分辨率＋高温环境”组合的用途。
还开发了将耐热性提升至极限的回流焊耐热材料
三菱瓦斯化学的光学树脂“Iupizeta EP”还开发出 Tg 260〜280℃、可适应回流焊工序的材料。传感器和光通信用途的需求日益增长，有望减少组装工时。
总结
玻璃化转变温度（Tg）是考量光学树脂耐热设计时的基本指标。它与HDT、连续使用温度、熔点是不同的概念，正确区分并使用它们会左右设计品质。在选择光学树脂时，将Tg与折射率、阿贝数、双折射一同进行早期筛选，并针对使用温度确保充分的裕度，将有助于长期可靠性与光学性能的兼顾。
关于 Iupizeta EP
Iupizeta EP是三菱瓦斯化学开发的光学树脂，备有折射率1.616〜1.671、阿贝数19.2〜25.8、Tg 140〜145℃ 的各种牌号。此外还开发了高Tg材料，可根据客户需求对Tg进行调整。
凭借独有分子设计兼顾低双折射与高折射率也是其一大特色。如需详细的物性数据或洽谈样品提供，欢迎通过官方网站的咨询表单随时与我们联系。
